電動V型調節球閥，配用SX系列執行機構，無需另配伺服放大器，輸入(4~20mADC或1-5VDC)信號及單相電源即可控制運轉、實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥相對轉動產生剪切力，可將纖維切斷，防止卡死。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑、角型、三通連接外的大部分場合，是替代進口產品的最佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等工業自動控制系統中
結構特點
1. 引進德國技術設計結構簡單、重量輕、材料成本低，比同樣流通能力的直行程調節閥更經濟。
2. 不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響。
3. 防漏而用的閥座在其外徑處襯有不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構。
4. 具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內,保證控制的精確性。
5. 當閥門關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能可防止球芯卡死，特別適用于管線結垢凍結、含纖維質的流體、料漿類流體、高粘度流體，含聚合物、顆粒物、結晶體等流體控制場合。
標準與規范
公稱通徑DN(mm):25-400
公稱壓力PN(MPa):1.6-6.4
公稱壓力PS(MPa)強度試驗 :2.4-9.6
公稱壓力PS(MPa)密封試驗:1.76-7.0
適用介質: 水，蒸汽，油品 硝酸類 醋酸類
適用溫度:1.76-7.0 -28~500℃
連接形式:對夾式、法蘭式、法蘭按JB79標準

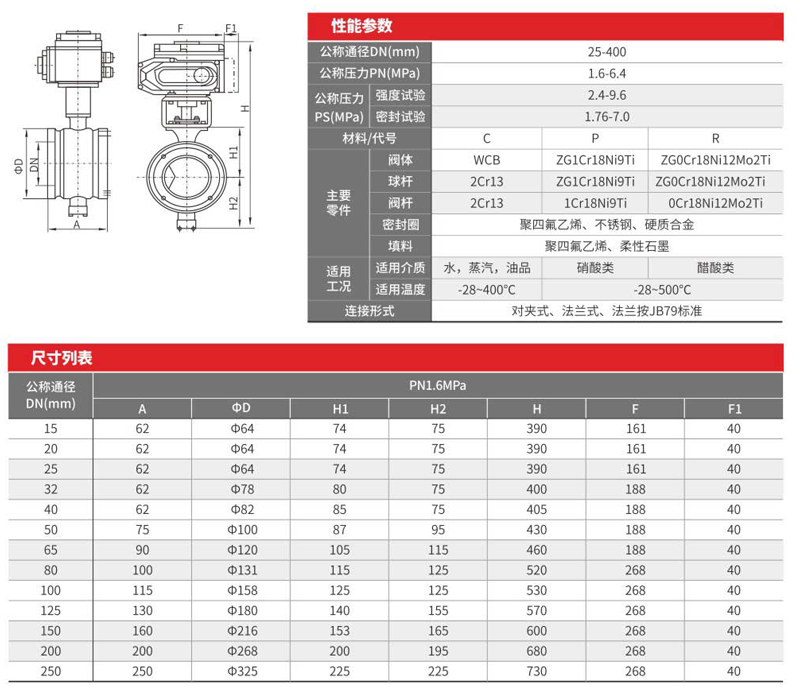

性能參數
